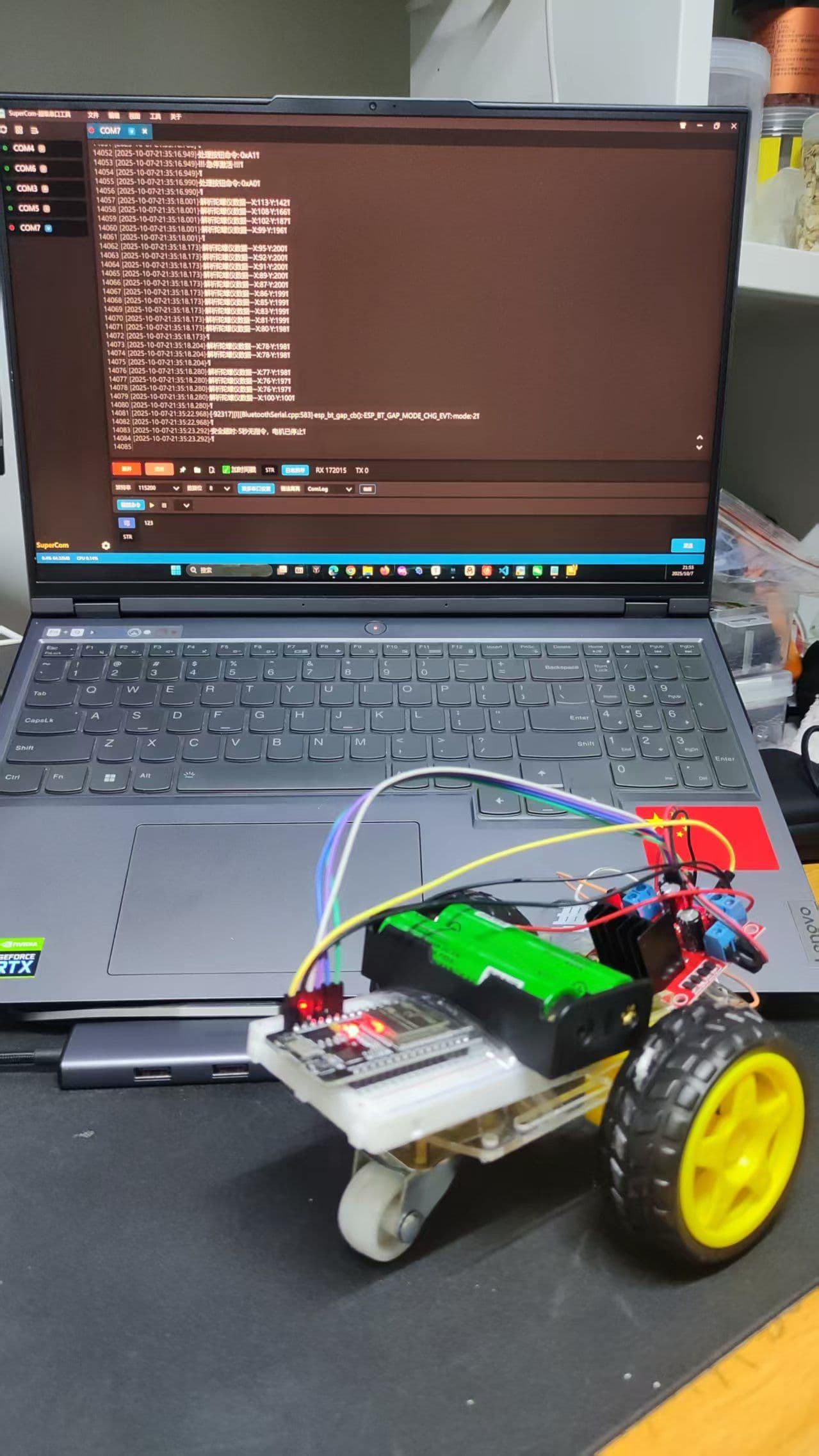

ESP32小车演示视频

ESP32智能小车控制教程（零基础版）

1. 项目介绍

本教程将指导您如何使用ESP32单片机控制一个智能小车，通过手机APP实现两种控制方式：

左摇杆陀螺仪控制：通过倾斜手机控制小车方向
右摇杆方向键控制：通过点击按钮控制小车动作

2. 所需材料

硬件清单

组件	数量	说明
ESP32开发板	1个	主控制器
L298N电机驱动模块	1个	驱动直流电机
直流电机（带轮子）	2个	小车动力
18650锂电池（带电池盒）	2节	供电
万用板/小车底盘	1个	安装所有组件
杜邦线（公对公、公对母）	若干	连接线路
微型开关	1个	电源开关（可选）

软件工具

Arduino IDE
手机APP（支持蓝牙控制）

3. 硬件连接

3.1 电机与L298N连接

电机	L298N接口
左电机正极	OUT1
左电机负极	OUT2
右电机正极	OUT3
右电机负极	OUT4

3.2 ESP32与L298N连接

ESP32引脚	L298N接口	功能
GPIO26	IN1	左电机控制1
GPIO27	IN2	左电机控制2
GPIO12	IN3	右电机控制1
GPIO13	IN4	右电机控制2
3.3V	+5V	逻辑电源
GND	GND	接地

3.3 电源连接

组件	电源连接
电池正极	L298N +12V
电池负极	L298N GND
ESP32 VIN	L298N +5V
ESP32 GND	L298N GND

连接示意图

[电池] --> [L298N电源接口]
           |
           +---> [电机接口]
           +---> [ESP32电源]
           +---> [ESP32控制引脚]

4. 软件安装与设置

4.1 安装Arduino IDE

访问 Arduino官网
下载适合您操作系统的Arduino IDE
安装软件

4.2 添加ESP32支持

打开Arduino IDE
点击文件 > 首选项

在"附加开发板管理器网址"中添加：

https://dl.espressif.com/dl/package_esp32_index.json

点击工具 > 开发板 > 开发板管理器
搜索"esp32"，安装"ESP32 by Espressif Systems"

4.3 安装必要的库

点击工具 > 管理库
搜索并安装以下库：
- BluetoothSerial（通常已包含在ESP32核心中）

5. 代码上传

5.1 创建新项目

打开Arduino IDE
点击文件 > 新建
复制以下代码到编辑器中：

// 引入必要的库文件
#include <Arduino.h>          // Arduino核心库，包含基本函数和数据类型
#include <BluetoothSerial.h>  // ESP32蓝牙串口库，用于蓝牙通信

// 创建蓝牙串口对象，用于处理蓝牙通信
BluetoothSerial SerialBT;

// 电机控制引脚定义
// 左电机的两个控制引脚
const int MOTOR_LEFT_1 = 26;   // 左电机控制引脚1
const int MOTOR_LEFT_2 = 27;   // 左电机控制引脚2
// 右电机的两个控制引脚
const int MOTOR_RIGHT_1 = 12;  // 右电机控制引脚1
const int MOTOR_RIGHT_2 = 13;  // 右电机控制引脚2

// 状态LED引脚定义（ESP32板载LED）
const int STATUS_LED = 2;      // 状态指示灯引脚

// 系统状态变量
bool systemEnabled = true;     // 系统总开关，true表示系统已启动
bool emergencyStop = false;    // 急停状态，true表示急停激活
bool bluetoothConnected = false; // 蓝牙连接状态
unsigned long lastCommandTime = 0; // 记录最后一次收到命令的时间
const unsigned long SAFETY_TIMEOUT = 5000; // 安全超时时间（5秒），超过此时间无指令则停止电机

// 数据接收相关变量
uint8_t gyroDataBuffer[4];     // 陀螺仪数据缓冲区，用于存储4字节的陀螺仪数据
int gyroBufferIndex = 0;       // 陀螺仪缓冲区索引，记录当前存储位置
bool expectingGyroData = false; // 标志位，表示是否正在接收陀螺仪数据
unsigned long lastDataTime = 0; // 记录最后一次收到数据的时间

// 控制模式变量
bool gyroMode = true;          // 陀螺仪模式开关，true表示启用陀螺仪控制
bool buttonMode = true;        // 按钮模式开关，true表示启用按钮控制

// 电机控制状态
bool motorsActive = false;     // 电机活动状态，true表示电机正在运转

// 函数声明部分（告诉编译器这些函数的存在）
void stopMotors();             // 停止所有电机
void testMotors();             // 测试电机功能
void moveForward();            // 前进
void moveBackward();           // 后退
void turnLeft();               // 左转
void turnRight();              // 右转
void spinLeft();               // 原地左转
void spinRight();              // 原地右转
void controlByJoystick(int x, int y); // 根据摇杆值控制电机
void parseBluetoothData();     // 解析蓝牙数据
void checkSafetyTimeout();     // 检查安全超时
void updateStatusLED();        // 更新状态指示灯
void processGyroData(uint8_t* data, int length); // 处理陀螺仪数据
void processButtonCommand(uint8_t cmd); // 处理按钮命令

// 停止所有电机函数
void stopMotors() {
  // 将左电机的两个控制引脚都设为低电平，停止左电机
  digitalWrite(MOTOR_LEFT_1, LOW);
  digitalWrite(MOTOR_LEFT_2, LOW);
  // 将右电机的两个控制引脚都设为低电平，停止右电机
  digitalWrite(MOTOR_RIGHT_1, LOW);
  digitalWrite(MOTOR_RIGHT_2, LOW);
  motorsActive = false;  // 更新电机状态为停止
}

// 电机测试函数
void testMotors() {
  Serial.println("开始电机测试...");  // 在串口输出测试开始信息

  // 测试左电机正转
  Serial.println("测试左电机正转");
  digitalWrite(MOTOR_LEFT_1, HIGH);  // 设置左电机引脚1为高电平
  digitalWrite(MOTOR_LEFT_2, LOW);   // 设置左电机引脚2为低电平，电机正转
  delay(1000);  // 持续1秒
  stopMotors(); // 停止电机
  delay(500);   // 等待0.5秒

  // 测试左电机反转
  Serial.println("测试左电机反转");
  digitalWrite(MOTOR_LEFT_1, LOW);   // 设置左电机引脚1为低电平
  digitalWrite(MOTOR_LEFT_2, HIGH);  // 设置左电机引脚2为高电平，电机反转
  delay(1000);  // 持续1秒
  stopMotors(); // 停止电机
  delay(500);   // 等待0.5秒

  // 测试右电机正转
  Serial.println("测试右电机正转");
  digitalWrite(MOTOR_RIGHT_1, HIGH); // 设置右电机引脚1为高电平
  digitalWrite(MOTOR_RIGHT_2, LOW);  // 设置右电机引脚2为低电平，电机正转
  delay(1000);  // 持续1秒
  stopMotors(); // 停止电机
  delay(500);   // 等待0.5秒

  // 测试右电机反转
  Serial.println("测试右电机反转");
  digitalWrite(MOTOR_RIGHT_1, LOW);  // 设置右电机引脚1为低电平
  digitalWrite(MOTOR_RIGHT_2, HIGH); // 设置右电机引脚2为高电平，电机反转
  delay(1000);  // 持续1秒
  stopMotors(); // 停止电机

  Serial.println("电机测试完成");  // 在串口输出测试完成信息
}

// 前进函数
void moveForward() {
  Serial.println("执行前进");  // 在串口输出前进信息
  // 控制左电机正转
  digitalWrite(MOTOR_LEFT_1, LOW);
  digitalWrite(MOTOR_LEFT_2, HIGH);
  // 控制右电机正转
  digitalWrite(MOTOR_RIGHT_1, LOW);
  digitalWrite(MOTOR_RIGHT_2, HIGH);
  motorsActive = true;  // 更新电机状态为活动
}

// 后退函数
void moveBackward() {
  Serial.println("执行后退");  // 在串口输出后退信息
  // 控制左电机反转
  digitalWrite(MOTOR_LEFT_1, HIGH);
  digitalWrite(MOTOR_LEFT_2, LOW);
  // 控制右电机反转
  digitalWrite(MOTOR_RIGHT_1, HIGH);
  digitalWrite(MOTOR_RIGHT_2, LOW);
  motorsActive = true;  // 更新电机状态为活动
}

// 左转函数
void turnLeft() {
  Serial.println("执行左转");  // 在串口输出左转信息
  // 控制左电机反转（或停止）
  digitalWrite(MOTOR_LEFT_1, LOW);
  digitalWrite(MOTOR_LEFT_2, HIGH);
  // 控制右电机正转
  digitalWrite(MOTOR_RIGHT_1, HIGH);
  digitalWrite(MOTOR_RIGHT_2, LOW);
  motorsActive = true;  // 更新电机状态为活动
}

// 右转函数
void turnRight() {
  Serial.println("执行右转");  // 在串口输出右转信息
  // 控制左电机正转
  digitalWrite(MOTOR_LEFT_1, HIGH);
  digitalWrite(MOTOR_LEFT_2, LOW);
  // 控制右电机反转（或停止）
  digitalWrite(MOTOR_RIGHT_1, LOW);
  digitalWrite(MOTOR_RIGHT_2, HIGH);
  motorsActive = true;  // 更新电机状态为活动
}

// 原地左转函数
void spinLeft() {
  Serial.println("执行原地左转");  // 在串口输出原地左转信息
  // 控制左电机反转
  digitalWrite(MOTOR_LEFT_1, LOW);
  digitalWrite(MOTOR_LEFT_2, HIGH);
  // 控制右电机正转
  digitalWrite(MOTOR_RIGHT_1, HIGH);
  digitalWrite(MOTOR_RIGHT_2, LOW);
  motorsActive = true;  // 更新电机状态为活动
}

// 原地右转函数
void spinRight() {
  Serial.println("执行原地右转");  // 在串口输出原地右转信息
  // 控制左电机正转
  digitalWrite(MOTOR_LEFT_1, HIGH);
  digitalWrite(MOTOR_LEFT_2, LOW);
  // 控制右电机反转
  digitalWrite(MOTOR_RIGHT_1, LOW);
  digitalWrite(MOTOR_RIGHT_2, HIGH);
  motorsActive = true;  // 更新电机状态为活动
}

// 根据摇杆值控制电机函数
void controlByJoystick(int x, int y) {
  // 在串口输出陀螺仪数据
  Serial.print("陀螺仪控制 - X:");
  Serial.print(x);
  Serial.print(" Y:");
  Serial.println(y);

  // 摇杆中心值（假设摇杆数据范围是0-200，中心是100）
  int centerX = 100;
  int centerY = 100;

  // 计算相对于中心的偏移量
  int offsetX = x - centerX;
  int offsetY = y - centerY;

  // 死区范围，避免微小抖动和延迟
  int deadZone = 20;

  // 如果在死区内，停止电机
  if (abs(offsetX) < deadZone && abs(offsetY) < deadZone) {
    Serial.println("在死区内，停止电机");
    stopMotors();
    return;  // 退出函数，不执行后续控制逻辑
  }

  // 简单方向控制 - 基于象限判断
  if (abs(offsetY) > abs(offsetX)) {
    // 主要上下移动（Y轴偏移大于X轴偏移）
    if (offsetY > 0) {
      Serial.println("前进");
      moveForward();  // 调用前进函数
    } else {
      Serial.println("后退");
      moveBackward(); // 调用后退函数
    }
  } else {
    // 主要左右移动（X轴偏移大于Y轴偏移）
    if (offsetX > 0) {
      Serial.println("右转");
      turnRight();    // 调用右转函数
    } else {
      Serial.println("左转");
      turnLeft();     // 调用左转函数
    }
  }
}

// 初始化函数，只在设备启动时执行一次
void setup() {
  Serial.begin(115200);  // 初始化串口通信，波特率为115200

  // 初始化电机控制引脚为输出模式
  pinMode(MOTOR_LEFT_1, OUTPUT);
  pinMode(MOTOR_LEFT_2, OUTPUT);
  pinMode(MOTOR_RIGHT_1, OUTPUT);
  pinMode(MOTOR_RIGHT_2, OUTPUT);

  // 初始停止状态，确保电机不会意外启动
  stopMotors();

  // 初始化状态LED引脚为输出模式
  pinMode(STATUS_LED, OUTPUT);
  digitalWrite(STATUS_LED, LOW);  // 初始状态为关闭

  // 初始化蓝牙，设置设备名称为"ESP32_Robot_Car"
  if (!SerialBT.begin("ESP32_Car")) {
    Serial.println("蓝牙初始化失败!");
    while(1);  // 如果初始化失败，则无限循环停止程序
  }

  // 在串口输出系统信息
  Serial.println("=== ESP32机器人小车 - 双控制模式 ===");
  Serial.println("系统默认启动");
  Serial.println("左摇杆: 陀螺仪控制");
  Serial.println("右摇杆: 方向键控制");
  Serial.println("等待蓝牙连接...");

  // 执行电机测试
  testMotors();
}

// 处理按钮命令函数
void processButtonCommand(uint8_t cmd) {
  lastCommandTime = millis();  // 更新最后命令时间

  // 在串口输出按钮命令信息
  Serial.print("处理按钮命令: 0x");
  if(cmd < 0x10) Serial.print("0");  // 如果小于16，补零显示
  Serial.println(cmd, HEX);  // 以十六进制格式输出命令

  // 根据按钮命令执行相应操作
  switch(cmd) {
    // 按钮A - 急停
    case 0xA1:
      emergencyStop = true;  // 激活急停状态
      stopMotors();          // 立即停止所有电机
      Serial.println("!!! 急停激活 !!!");
      break;
    case 0xA0:
      // 按钮A释放，不做任何操作
      break;

    // 按钮B - 系统启动/停止
    case 0xB1:
      systemEnabled = !systemEnabled;  // 切换系统状态
      if (systemEnabled) {
        emergencyStop = false; // 启动时解除急停
        Serial.println("系统启动");
      } else {
        stopMotors();
        Serial.println("系统停止");
      }
      break;
    case 0xB0:
      // 按钮B释放，不做任何操作
      break;

    // 右摇杆按钮控制
    case 0x51: // 右上 - 前进
      if (systemEnabled && !emergencyStop && buttonMode) {
        moveForward();  // 只有在系统启用、非急停状态且按钮模式启用时才执行
      }
      break;
    case 0x50: // 右上释放
      if (systemEnabled && !emergencyStop && buttonMode) {
        stopMotors();  // 释放按钮时停止电机
      }
      break;

    case 0x61: // 右下 - 后退
      if (systemEnabled && !emergencyStop && buttonMode) {
        moveBackward();
      }
      break;
    case 0x60: // 右下释放
      if (systemEnabled && !emergencyStop && buttonMode) {
        stopMotors();
      }
      break;

    case 0x71: // 右左 - 左转
      if (systemEnabled && !emergencyStop && buttonMode) {
        turnLeft();
      }
      break;
    case 0x70: // 右左释放
      if (systemEnabled && !emergencyStop && buttonMode) {
        stopMotors();
      }
      break;

    case 0x81: // 右右 - 右转
      if (systemEnabled && !emergencyStop && buttonMode) {
        turnRight();
      }
      break;
    case 0x80: // 右右释放
      if (systemEnabled && !emergencyStop && buttonMode) {
        stopMotors();
      }
      break;

    // 功能按钮C - 原地左转
    case 0xC1:
      if (systemEnabled && !emergencyStop && buttonMode) {
        spinLeft();
      }
      break;
    case 0xC0:
      // 按钮C释放
      if (systemEnabled && !emergencyStop && buttonMode) {
        stopMotors();
      }
      break;

    // 功能按钮D - 原地右转
    case 0xD1:
      if (systemEnabled && !emergencyStop && buttonMode) {
        spinRight();
      }
      break;
    case 0xD0:
      // 按钮D释放
      if (systemEnabled && !emergencyStop && buttonMode) {
        stopMotors();
      }
      break;

    // 开关E - 陀螺仪模式
    case 0xE1:
      gyroMode = true;  // 开启陀螺仪模式
      Serial.println("陀螺仪模式 - 开启");
      break;
    case 0xE0:
      gyroMode = false; // 关闭陀螺仪模式
      Serial.println("陀螺仪模式 - 关闭");
      break;

    // 开关F - 按钮模式
    case 0xF1:
      buttonMode = true;  // 开启按钮模式
      Serial.println("按钮模式 - 开启");
      break;
    case 0xF0:
      buttonMode = false; // 关闭按钮模式
      Serial.println("按钮模式 - 关闭");
      break;
  }
}

// 处理陀螺仪数据函数
void processGyroData(uint8_t* data, int length) {
  // 检查数据长度是否正确
  if (length != 4) {
    Serial.println("错误: 陀螺仪数据长度不正确");
    return;  // 长度不正确，退出函数
  }

  // 根据文档格式解析陀螺仪数据：1X/16 2X%16 3Y/16 4Y%16
  // 将高4位和低4位组合成完整的8位数据
  int gyroX = ((data[0] & 0x0F) << 4) | (data[1] & 0x0F);
  int gyroY = ((data[2] & 0x0F) << 4) | (data[3] & 0x0F);

  // 在串口输出解析后的陀螺仪数据
  Serial.print("解析陀螺仪数据 - X:");
  Serial.print(gyroX);
  Serial.print(" Y:");
  Serial.println(gyroY);

  // 检查系统状态，只有满足条件才执行陀螺仪控制
  if (systemEnabled && !emergencyStop && gyroMode) {
    controlByJoystick(gyroX, gyroY);  // 调用摇杆控制函数
  }
}

// 解析蓝牙数据函数
void parseBluetoothData() {
  // 循环读取所有可用的蓝牙数据
  while (SerialBT.available()) {
    uint8_t byteRead = SerialBT.read();  // 读取一个字节
    lastDataTime = millis();     // 更新最后数据接收时间
    lastCommandTime = millis();  // 更新最后命令时间

    // 检查是否是按钮命令
    bool isButtonCommand = false;

    // 按钮命令列表，检查当前字节是否在预定义的按钮命令中
    switch(byteRead) {
      case 0xA0: case 0xA1: case 0xB0: case 0xB1:
      case 0x50: case 0x51: case 0x60: case 0x61:
      case 0x70: case 0x71: case 0x80: case 0x81:
      case 0xC0: case 0xC1: case 0xD0: case 0xD1:
      case 0xE0: case 0xE1: case 0xF0: case 0xF1:
        isButtonCommand = true;  // 如果是预定义的按钮命令，设置标志为true
        break;
    }

    if (isButtonCommand) {
      // 如果是按钮命令，立即处理
      processButtonCommand(byteRead);
      // 重置陀螺仪数据接收状态
      expectingGyroData = false;
      gyroBufferIndex = 0;
    } else {
      // 如果不是按钮命令，则作为陀螺仪数据处理
      if (!expectingGyroData) {
        // 开始接收陀螺仪数据
        expectingGyroData = true;
        gyroBufferIndex = 0;
        gyroDataBuffer[gyroBufferIndex++] = byteRead;  // 存储第一个字节
      } else {
        // 继续收集数据
        if (gyroBufferIndex < 4) {
          gyroDataBuffer[gyroBufferIndex++] = byteRead;  // 存储后续字节
        }

        // 如果收集到4个字节，处理数据
        if (gyroBufferIndex == 4) {
          processGyroData(gyroDataBuffer, 4);  // 处理完整的陀螺仪数据
          expectingGyroData = false;  // 重置接收状态
          gyroBufferIndex = 0;        // 重置缓冲区索引
        }
      }
    }
  }

  // 检查数据超时，如果超过100ms没有收到新数据，重置接收状态
  if (expectingGyroData && (millis() - lastDataTime > 100)) {
    expectingGyroData = false;
    gyroBufferIndex = 0;
  }
}

// 检查安全超时函数
void checkSafetyTimeout() {
  // 如果系统启用且超过安全超时时间没有收到命令
  if (systemEnabled && (millis() - lastCommandTime > SAFETY_TIMEOUT)) {
    stopMotors();  // 停止所有电机

    // 限制超时信息的输出频率，避免频繁输出
    static unsigned long lastTimeoutMessage = 0;
    if (millis() - lastTimeoutMessage > 10000) {  // 每10秒输出一次
      Serial.println("安全超时: 5秒无指令，电机已停止");
      lastTimeoutMessage = millis();
    }
  }
}

// 更新状态指示灯函数
void updateStatusLED() {
  static unsigned long lastBlink = 0;  // 记录上次闪烁时间
  static bool ledState = false;        // LED当前状态

  if (emergencyStop) {
    // 紧急停止状态 - 快闪（200ms间隔）
    if (millis() - lastBlink > 200) {
      ledState = !ledState;  // 切换LED状态
      digitalWrite(STATUS_LED, ledState);
      lastBlink = millis();
    }
  } else if (systemEnabled) {
    if (bluetoothConnected) {
      // 系统启用且蓝牙连接 - 常亮
      digitalWrite(STATUS_LED, HIGH);
    } else {
      // 系统启用但蓝牙断开 - 慢闪（1000ms间隔）
      if (millis() - lastBlink > 1000) {
        ledState = !ledState;
        digitalWrite(STATUS_LED, ledState);
        lastBlink = millis();
      }
    }
  } else {
    // 系统停止 - 慢闪（1000ms间隔）
    if (millis() - lastBlink > 1000) {
      ledState = !ledState;
      digitalWrite(STATUS_LED, ledState);
      lastBlink = millis();
    }
  }
}

// 主循环函数，不断重复执行
void loop() {
  // 检查蓝牙连接状态
  static bool lastBTState = false;  // 上次蓝牙状态
  bool currentBTState = SerialBT.hasClient();  // 当前蓝牙状态

  // 如果蓝牙状态发生变化
  if (currentBTState != lastBTState) {
    if (currentBTState) {
      Serial.println("蓝牙已连接");
      bluetoothConnected = true;
    } else {
      Serial.println("蓝牙已断开");
      bluetoothConnected = false;
    }
    lastBTState = currentBTState;  // 更新上次状态
  }

  // 处理蓝牙数据（只有在蓝牙连接时）
  if (bluetoothConnected) {
    parseBluetoothData();
  }

  // 检查安全超时
  checkSafetyTimeout();

  // 更新状态指示灯
  updateStatusLED();

  delay(10);  // 短暂延迟，减少CPU负载
}

5.2 配置开发板

点击工具 > 开发板 > ESP32 Arduino > ESP32 Dev Module
设置以下参数：
- Upload Speed: 115200
- Flash Frequency: 80MHz
- Flash Mode: QIO
- Partition Scheme: Default
- Core Debug Level: None

5.3 上传代码

使用USB数据线连接ESP32和电脑
点击工具 > 端口，选择正确的COM端口
点击上传按钮（向右箭头图标）
等待上传完成

6. 学会助手APP使用

6.1 APP配置

根据学会助手APP，配置以下按钮映射：

按钮功能	发送数据
急停	A1
系统启动/停止	B1
前进（右上）	51
后退（右下）	61
左转（右左）	71
右转（右右）	81
原地左转	C1
原地右转	D1
陀螺仪模式开关	E1/E0
按钮模式开关	F1/F0

6.2 连接步骤

打开手机蓝牙
打开控制APP
搜索设备名为"ESP32_Car"
点击连接
连接成功后，APP界面会显示连接状态

7. 测试与调试

7.1 基础测试

电源测试：
- 连接电池，打开电源开关
- 观察ESP32板载LED是否亮起
蓝牙连接测试：
- 打开手机APP并连接
- 观察串口监视器是否显示"蓝牙已连接"
电机测试：
- 系统启动时会自动进行电机测试
- 观察轮子是否按顺序转动

7.2 控制测试

按钮控制测试：
- 点击APP上的前进、后退、左转、右转按钮
- 观察小车是否按预期移动
陀螺仪控制测试：
- 在APP上启用陀螺仪控制
- 倾斜手机，观察小车移动方向
安全功能测试：
- 点击急停按钮，确认小车立即停止
- 等待5秒无指令，确认安全超时功能生效

7.3 串口调试

打开Arduino IDE的串口监视器
设置波特率为115200
观察调试信息，了解系统状态

8. 常见问题解决

问题1：电机不转动

检查电源连接是否正确
确认L298N使能跳线帽已安装
检查电机与L298N连接是否牢固

问题2：蓝牙连接失败

确认手机蓝牙已开启
检查ESP32蓝牙名称是否正确
重启ESP32和手机蓝牙

问题3：控制方向错误

检查电机接线顺序
确认左右电机接线正确
可能需要交换电机正负极

问题4：电源问题

检查电池电量是否充足
确认电源开关已打开
检查所有电源连接是否牢固

9. 安全注意事项

电池安全：
- 使用合适的锂电池
- 避免短路
- 充电时使用专用充电器
操作安全：
- 在小车运行时保持安全距离
- 避免在湿滑或不平稳表面操作
- 急停按钮应随时可用
维护安全：
- 断开电源后再进行硬件调整
- 定期检查线路连接
- 保持电机和轮子清洁

10. 扩展功能

完成基础功能后，您可以考虑添加以下扩展功能：

超声波避障：添加超声波传感器实现自动避障
循迹功能：添加红外传感器实现循迹行驶
摄像头：添加摄像头实现视频传输
WiFi控制：添加网页控制界面
传感器数据：添加温湿度、光线等传感器

总结

通过本教程，您已经成功搭建了一个基于ESP32的智能小车，并实现了双控制模式。这个项目不仅让您学习了硬件连接和编程知识，还为您后续的物联网和机器人项目打下了坚实基础。

ESP32智能小车控制教程（零基础版）

ESP32智能小车控制教程（零基础版）

1. 项目介绍

2. 所需材料

硬件清单

软件工具

3. 硬件连接

3.1 电机与L298N连接

3.2 ESP32与L298N连接

3.3 电源连接

连接示意图

4. 软件安装与设置

4.1 安装Arduino IDE

4.2 添加ESP32支持

4.3 安装必要的库

5. 代码上传

5.1 创建新项目

5.2 配置开发板

5.3 上传代码

6. 学会助手APP使用

6.1 APP配置

6.2 连接步骤

7. 测试与调试

7.1 基础测试

7.2 控制测试

7.3 串口调试

8. 常见问题解决

问题1：电机不转动

问题2：蓝牙连接失败

问题3：控制方向错误

问题4：电源问题

9. 安全注意事项

10. 扩展功能

总结

相关文章

相关推荐

ESP32-S3 ESP-IDF 从环境搭建到成功烧录：新手避坑全指南

博客1.2.0版本更新

留言板 ✨

十八加十八

目录内容

十八加十八

目录内容
